国产精品久久久成人av电影,19+韩国女主播热舞视频,国产欧美久久久精品影院,国产巨乳尤物在线视频,岛国在线无码,国产女人高潮抽搐喷水视频,2023最新电影

在真空干燥、高溫脫泡、復合材料成型及半導體封裝等工藝中，管路系統(tǒng)同時承受著雙重考驗：一方面需要維持穩(wěn)定的高真空度，防止外界空氣滲入破壞工藝環(huán)境；另一方面需要在高溫條件下長期運行，材料的耐熱性能決定了系統(tǒng)的可靠性。普通硅膠管往往難以兼顧——耐高溫的管子容易在負壓下吸癟，能夠抵抗負壓的管材又在高溫下快速老化變硬。嶸牌橡塑真空專用耐溫硅膠管，以 -0.095MPa真空保持能力與250℃長期耐溫的雙重驗證，為高溫負壓工況提供了經過實測的管路解決方案。

一、高溫負壓工況的核心挑戰(zhàn)

真空系統(tǒng)在負壓下運行時，管路內外存在顯著的氣壓差。外界大氣壓力（約0.1MPa）持續(xù)作用于管壁外側，若管材抗負壓能力不足，便會出現吸癟、塌陷甚至完全閉合，導致氣流中斷、真空度下降。這一問題在高溫環(huán)境中更為嚴峻——材料在高溫下模量降低、剛性減弱，抵抗變形能力下降，吸癟風險成倍增加。

以真空干燥工藝為例，設備通常在120℃至200℃的溫度區(qū)間內運行，真空度要求達到-0.09MPa以上。普通硅膠管在該工況下，管壁在負壓作用下向內凹陷，輕則影響氣流通過效率，重則完全堵塞管路，導致工藝失敗。行業(yè)數據顯示，真空管路因吸癟造成的抽速下降可達30%至50%，嚴重時真空泵需高頻啟動補償漏氣，能耗增加20%以上。與此同時，高溫環(huán)境加速材料老化，普通硅膠管在200℃以上連續(xù)運行數百小時后，硬度上升15至20 Shore A，彈性下降，與接頭處的密封性隨之減弱。

二、嶸牌真空專用管：-0.095MPa × 250℃的實測表現

嶸牌真空專用耐溫硅膠管針對高溫負壓工況進行專項設計，以實測數據驗證其綜合性能。

真空保持能力：產品能夠在-0.095MPa（真空度約95kPa，接近全真空）條件下長期穩(wěn)定運行，管壁結構維持完整形態(tài)，無吸癟、塌陷或閉合現象。該指標滿足多數工業(yè)真空系統(tǒng)對管路抗負壓能力的要求（通常為-0.08MPa至-0.098MPa）。配合精密的接頭配合，真空泄漏率可控制在≤1×10?? Pa·m3/s，滿足高真空系統(tǒng)的密封要求。

耐溫性能：產品可在250℃環(huán)境下長期連續(xù)使用，短期可耐受300℃高溫。依據相關技術標準進行250℃×168小時高溫老化測試后，管體內外表面無裂紋、無斷裂，邵爾A硬度不超過70度，遠超常規(guī)硅膠管在此溫度下的耐受極限。耐低溫性能同樣突出，在-55℃環(huán)境中放置4小時后快速壓縮50%，內外表面無裂紋或斷裂。

理化性能指標：產品抗張強度≥6.5 MPa，撕裂強度可達35 kN/m以上，具備優(yōu)異的抗撕裂能力。擊穿電壓達到20-25 kV/mm，電氣絕緣性能出色。

三、技術支撐：如何實現高溫與負壓的雙重穩(wěn)定

嶸牌產品能夠在高溫負壓下保持穩(wěn)定，源于其在材料配方與結構設計兩個層面的針對性優(yōu)化：

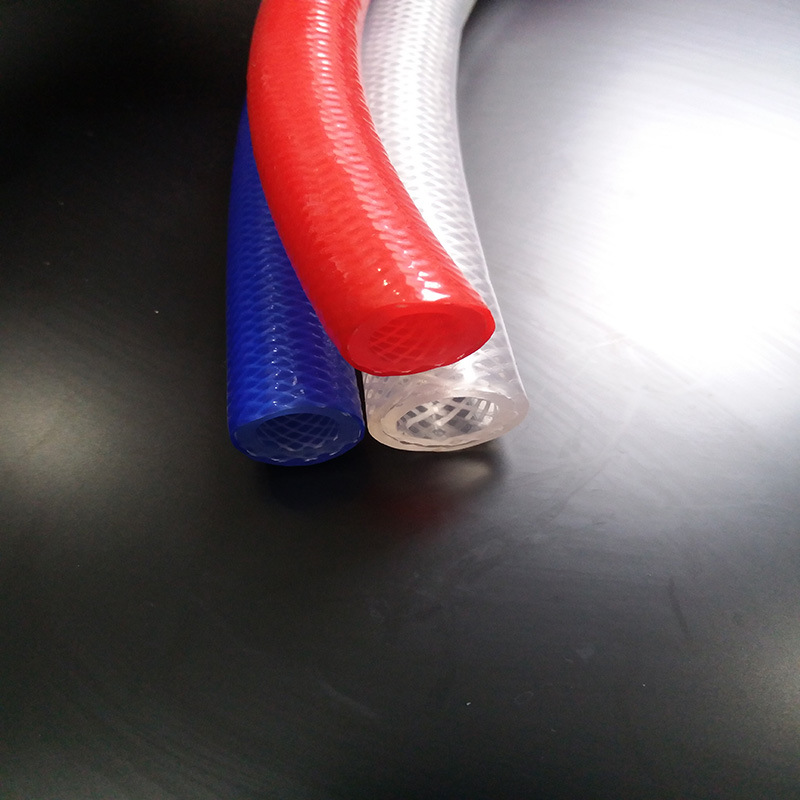

1. 增強型結構設計：針對真空吸癟風險，部分規(guī)格內嵌高強度聚酯纖維編織層或螺旋鋼絲增強層，形成內部骨架支撐結構。增強層能夠有效抵抗外界大氣壓力的擠壓作用，即使在高溫環(huán)境下材料模量降低時，依然維持管腔形態(tài)完整，避免吸癟閉管。

2. 高純度耐熱生膠體系：選用金屬離子含量極低的高純度甲基乙烯基硅橡膠，從源頭減少高溫下的催化降解風險，保障250℃長期老化的穩(wěn)定性。

3. 優(yōu)化的交聯網絡：通過精確控制的硫化工藝，形成適中的交聯密度，既保證高溫下的尺寸穩(wěn)定性，又維持良好的柔韌性，便于在復雜管路中布置。

4. 惰性補強填料：使用經表面處理的氣相法白炭黑，與硅橡膠基體形成牢固的化學鍵合，在高溫下不游離、不析出，保障材料長期性能。

四、典型應用場景

嶸牌真空專用耐溫硅膠管廣泛適用于各類需要同時滿足高溫與負壓要求的工業(yè)場景：

• 真空干燥與真空烘箱：連接真空泵與干燥腔體，承受120-200℃高溫與-0.09MPa以上負壓的雙重作用，保障抽氣效率與密封可靠性。

• 復合材料真空成型：預浸料真空工藝、樹脂導流工藝及熱壓罐固化工藝中，作為真空管路在250℃環(huán)境下長期運行，不會軟化或熔化。

• 半導體與電子制造：真空鍍膜、真空封裝等潔凈工藝中，管路需耐受高溫烘烤且維持高真空度，硅膠材質不釋放揮發(fā)物，避免污染產品。

• 實驗室與科研設備：高溫真空管式爐、氣氛爐的氣路連接，適配石英管或剛玉管的真空密封系統(tǒng)，保障實驗過程的真空穩(wěn)定性。

五、選型建議

對于高溫負壓工況的管路選型，建議關注以下維度：

1. 真空保持能力：確認產品在預期工作溫度下的抗負壓能力是否滿足系統(tǒng)真空度要求（通常需≥-0.09MPa），并要求提供相應測試數據。

2. 高溫老化報告：索要250℃×168小時或更長時間的高溫老化測試數據，關注外觀變化、硬度變化及力學性能保持率。

3. 增強結構適配：對于高真空度要求（如-0.098MPa以上）或大口徑管路，建議選用鋼絲增強或編織增強結構，增強抗吸癟能力。

4. 介質兼容性：確認硅膠材質對所輸送的氣體或流體（如空氣、惰性氣體、溶劑蒸汽等）具有化學穩(wěn)定性，避免腐蝕或溶脹導致性能下降。

結論

在高溫與負壓并存的嚴苛工況中，管路選型容不得半點妥協(xié)——一次吸癟、一次老化開裂，便足以讓整批工藝前功盡棄。嶸牌橡塑真空專用耐溫硅膠管以 -0.095MPa真空保持能力與250℃長期耐溫的雙重驗證，將“高溫負壓下穩(wěn)定運行”從理想變?yōu)榭沈炞C的工程事實。同時，產品在抗張強度、撕裂強度、電絕緣性能等核心指標上均有行業(yè)的表現，并支持內置纖維編織或鋼絲螺旋增強結構以滿足更高真空度的要求。當您的工藝需要管路同時扛住溫度與壓力的雙重考驗，選擇經過高溫負壓雙重驗證的材料，是從源頭保障系統(tǒng)穩(wěn)定性的可靠一步。
